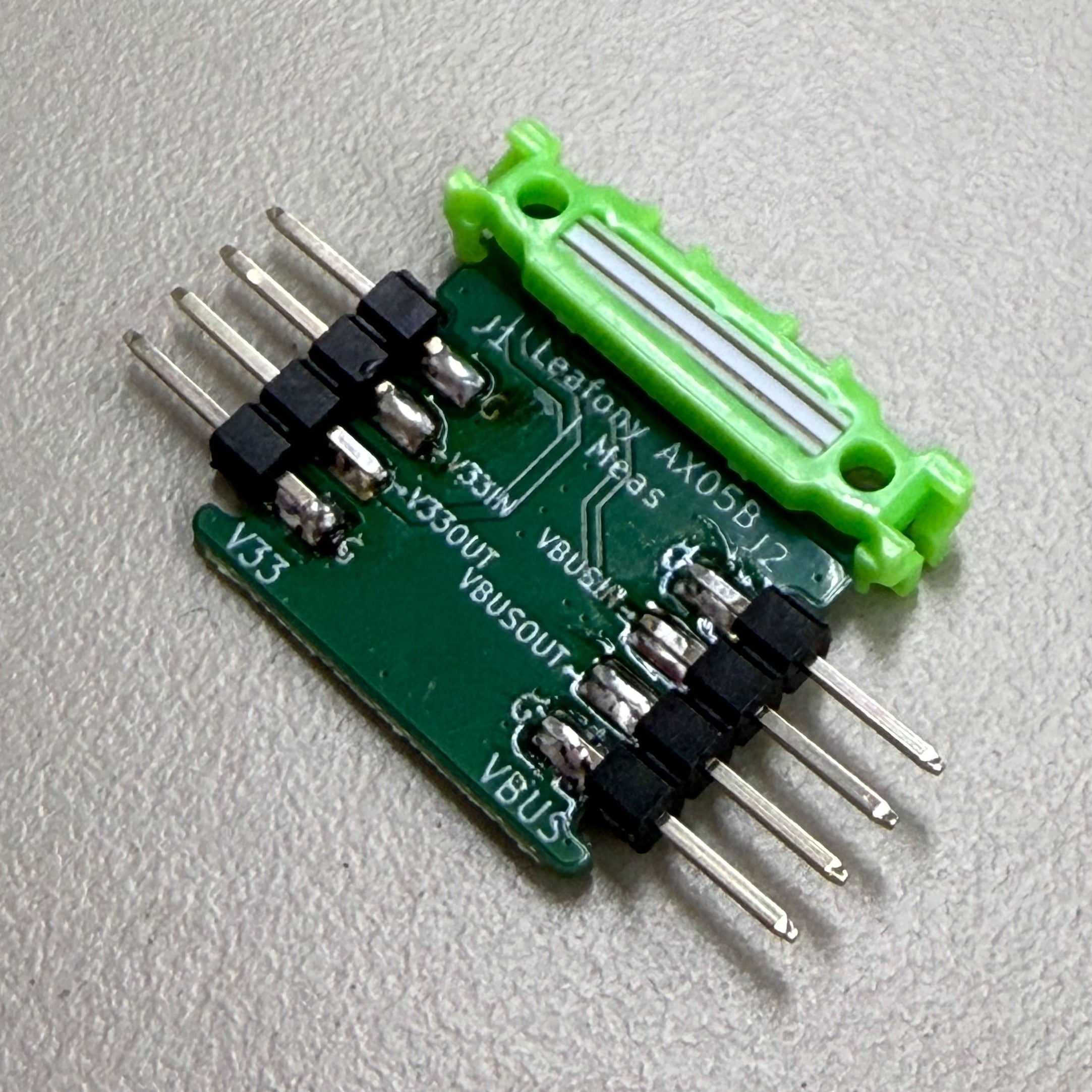

AX05B I Meas｜電流測定用 拡張リーフ

AX05B I Measは、Leafonyの電源ライン電流を外部測定器で確認しやすくするための拡張リーフです。Leafony構成の消費電流を把握したい試作・評価用途に向いています。

概要

Leafonyは、約2cm四方の小型リーフを積層して使うIoTプラットフォームです。AX05B I Measは、上に重ねたLeafonyリーフのV33およびVBUSラインの電流測定を補助するリーフです。例えば、AX05B I Measの上にマイコンリーフなどを重ねることで、そのリーフ側の消費電流を測定できます。

基本仕様

• 基板サイズ：W20 × D20 mm
• 基板厚：0.8 mm
• 用途：Leafony Busの電源ライン電流測定
• 対象ライン：V33、VBUS
• 測定対象：本リーフの上に重ねたリーフ側
• 製品種別：拡張リーフ

同梱物

• AX05B I Meas 基板 × 1
• 4ピン ピンヘッダ × 2
• ジャンパーピン × 2

基板、ピンヘッダ、ジャンパーピンは別々に袋詰めされた状態で届きます。ピンヘッダは未実装のため、ご利用前にお客様ご自身ではんだ付けしていただく必要があります。

こんな方におすすめ

• Leafony構成の消費電流を評価したい方
• 電池駆動時の電力設計を確認したい方
• 外部測定器を使って電源ラインを測定したい方
• 低消費電力IoTデバイスの試作・デバッグを行う開発者の方

主な用途

• Leafonyリーフ構成の消費電流測定
• V33/VBUSラインの評価
• スリープ時・通信時などの電流プロファイル確認
• 低消費電力設計の検証

ご利用時の注意

• 本製品で測定できるのは、AX05B I Measの上に重ねたリーフ側の電流です。下に重ねたリーフ側の電流は測定できません。
• ピンヘッダのはんだ付け作業が必要です。はんだ付けに必要な工具・材料は付属しません。
• 測定には、Nordic Power Profiler Kit IIなどの外部電流測定器が別途必要です。

ご購入前に

最新の詳細仕様、接続方法、使用上の注意については、以下の技術資料をご確認ください。

AX05B I Meas 技術資料を見る
